| Nome da marca: | GIS |
| Número do modelo: | DPX230 |
| MOQ: | 1 grupo |
| preço: | negotiable price |
| Tempo de entrega: | 20 dias do trabalho |
soluções diretas do sistema da imagem latente do laser (LDI) para o vário PWB Multilayer
Quando optar à tecnologia de LDI?
As tecnologias existentes são incapazes de oferecer a solução aceitável e os resultados inevitáveis são eficiência reduzida da produção do PWB e uns mais baixos rendimentos. Hoje em dia, uma largura média do traço do PWB alcança 0.075mm (3mil) em PCBs multilayer complexo. Quando o processo da imagem latente da fotolitografia alcançou infelizmente seus limites devido a criar o alto densidade interconecta no PWB. É incapaz a criar o PWB abaixo de 0.127/0.127mm (5/5mil) de larguras e de espaços do traço. Assim, quando a maioria das larguras e dos espaços do traço em uma placa de circuito são menores de 0.127/0.127mm (5/5mil), LDI é a melhor opção da imagem latente.
A tecnologia de LDI é usada principalmente na placa de HDI que fabrica antes. Mas agora os fabricantes do PWB têm que fabricar a linha tênue e a ultra-fino-linha rígido convencional, o cabo flexível e o rígido-cabo flexível PCBs com tecnologia de LDI onde as larguras do traço e os espaços dos circuitos condutores são 0.075/0.075mm (3/3mil) ou mesmo 0.05/0.05mm (2/2mil). Isso é porque a imagem latente direta do laser (LDI) se provou como a melhor e solução a mais detalhada da imagem latente para larguras e espaços finos do traço.
Como faz laser o trabalho direto da imagem latente (LDI)?

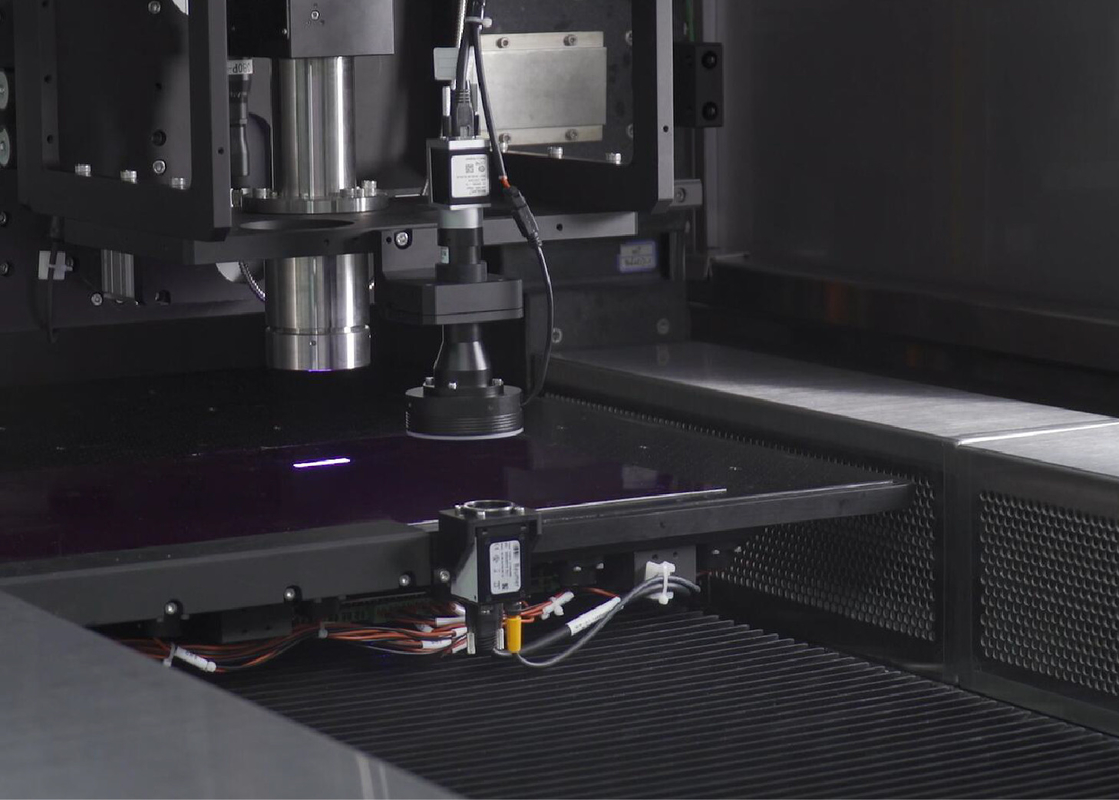

A imagem latente direta do laser precisa um PWB com a superfície foto-sensível que é posicionada sob um laser controlado por computador. E então o computador está criando a imagem na placa com a luz do laser. Um computador faz a varredura da superfície da placa em uma imagem de quadriculação, combinando a imagem de quadriculação a um CAD pre-carregado ou o arquivo do projeto do CAM que inclui as especificações para a imagem necessária pretendida para a placa, o laser é usado diretamente criando a imagem na placa.
| Especificação/modelo | DPX230 |
| Aplicação | PWB, HDI, FPC (camada interna, camada exterior, anti-soldadura) |
| Definição (produção em massa) | 30um |
| Capacidade | 30-40S@18 " *24” |
| Tamanho da exposição | 610*710mm |
| Espessura do painel | 0.05mm-3.5mm |
| Modo do alinhamento | Uv-Mark |
| Capacidade do alinhamento | Layer±12um exterior; Laye±24um interno |
| Linha tolerância da largura | ±10% |
| Modo do aumento e da diminuição do desvio | Aumento e contração fixada, aumento e contração automática, aumento do intervalo e contração, alinhamento da separação |
| Tipo do laser | Laser do LD, 405±5nm |
| Formato de arquivo | Gerber 274X; ODB++ |
| Poder | 380V corrente alternada trifásica, 6.4kW, 50HZ, escala de flutuação da tensão + 7% ~-10% |
| Circunstância | Sala clara amarela; ± 1°C da temperatura 22°C; ± 5% da umidade 50%; Nível de limpeza 10000 e acima; Exigências da vibração evitar a vibração violenta perto do equipamento |
Sobre nós
Nós somos um fornecedor inovativo de várias soluções diretas do sistema da imagem latente do laser do PWB (LDI). Nossas escalas do portfólio do produto de sistema das configurações de sistema de LDI para a alto-mistura e aplicações emergentes da ameia do PWB às soluções inteiramente automatizadas do sistema de LDI para ambientes de produção em massa.
|
|
