| Nome da marca: | GIS |
| Número do modelo: | DPX230 |
| MOQ: | 1 GRUPO |
| preço: | negotiable price |
| Tempo de entrega: | 20 dias do trabalho |
soluções diretas do sistema da imagem latente do laser (LDI) para o vário PWB Multilayer
Soluções diretas da imagem latente do laser de LIMATA
As exigências técnicas aumentadas na fabricação do PWB conduzida por mais projetos avançados do PWB (para materiais do diluidor, estruturas mais complexas e mais finas em únicas tolerâncias pequenas da regra do projeto) ajustaram limitações para o método convencional da litografia do contato da máscara (phototool) em particular para a produção de mais aplicações avançadas do PWB.
Isto conduziu a um deslocamento na tecnologia de produção da litografia convencional do contato da máscara à imagem latente direta de Maskless de PCBs, onde um software controlou o laser ou a luz-fonte é usada à imagem um teste padrão diretamente em um painel revestido do fotoresistente ou à máscara líquida da solda da imagem/para resistir camadas na parte posterior do processo de manufatura do PWB.
As vantagens chaves da tecnologia direta da imagem latente (DI) incluem:
·Precisão mais alta no registro assim como na impressão (linha uniformidade)
·Profundidade--foco mais alto
·Rastreabilidade completa do produto e do processo durante o processo de manufatura (os dados conectam)
·Níveis mais altos da produtividade e de qualidade (taxa de transferência e rendimentos) durante a produção do PWB
·Mais baixos custos e custos totais de propriedade do processo contra a litografia convencional da máscara/filme durante o processo da máscara do teste padrão ou da solda

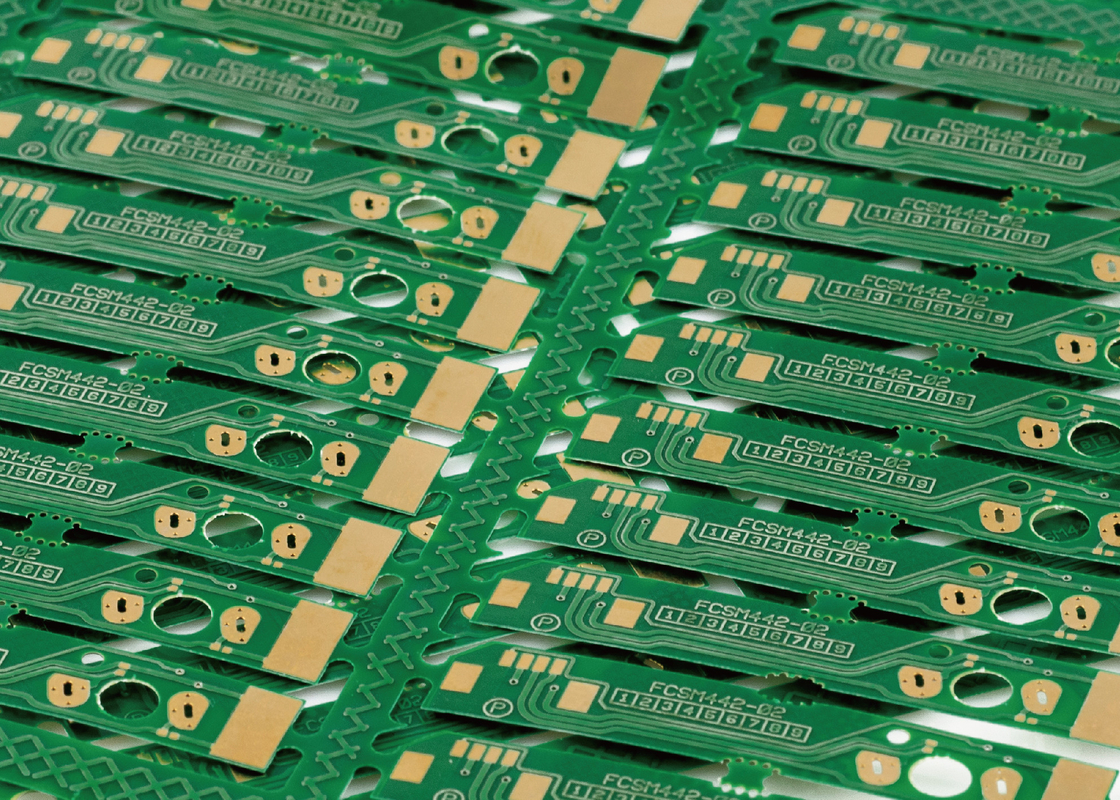

Imagem latente direta do laser do PWB (LDI)
Ao fabricar uma placa de circuito, os traços de circuito são definidos pelo que é o processo da imagem latente. O laser que a imagem latente direta (LDI) expõe os traços diretamente com um raio laser altamente focalizado que no NC controle, em vez da luz inundada que passa através de uma ferramenta da foto, um raio laser criará digitalmente a imagem.
Como faz laser o trabalho direto da imagem latente (LDI)?
A imagem latente direta do laser precisa um PWB com a superfície foto-sensível que é posicionada sob um laser controlado por computador. E então o computador está criando a imagem na placa com a luz do laser. Um computador faz a varredura da superfície da placa em uma imagem de quadriculação, combinando a imagem de quadriculação a um CAD pre-carregado ou o arquivo do projeto do CAM que inclui as especificações para a imagem necessária pretendida para a placa, o laser é usado diretamente criando a imagem na placa.
| Especificação/modelo | DPX230 |
| Aplicação | PWB, HDI, FPC (camada interna, camada exterior, anti-soldadura) |
| Definição (produção em massa) | 30um |
| Capacidade | 30-40S@18 " *24” |
| Tamanho da exposição | 610*710mm |
| Espessura do painel | 0.05mm-3.5mm |
| Modo do alinhamento | Uv-Mark |
| Capacidade do alinhamento | Layer±12um exterior; Laye±24um interno |
| Linha tolerância da largura | ±10% |
| Modo do aumento e da diminuição do desvio | Aumento e contração fixada, aumento e contração automática, aumento do intervalo e contração, alinhamento da separação |
| Tipo do laser | Laser do LD, 405±5nm |
| Formato de arquivo | Gerber 274X; ODB++ |
| Poder | 380V corrente alternada trifásica, 6.4kW, 50HZ, escala de flutuação da tensão + 7% ~-10% |
| Circunstância | Sala clara amarela; ± 1°C da temperatura 22°C; ± 5% da umidade 50%; Nível de limpeza 10000 e acima; Exigências da vibração evitar a vibração violenta perto do equipamento |
Sobre nós
Nós somos um fornecedor inovativo de várias soluções diretas do sistema da imagem latente do laser do PWB (LDI). Nossas escalas do portfólio do produto de sistema das configurações de sistema de LDI para a alto-mistura e aplicações emergentes da ameia do PWB às soluções inteiramente automatizadas do sistema de LDI para ambientes de produção em massa.
|
|
