| Nome da marca: | GIS |
| Número do modelo: | DPX230 |
| MOQ: | 1 grupo |
| preço: | negotiable price |
| Tempo de entrega: | 20 dias do trabalho |

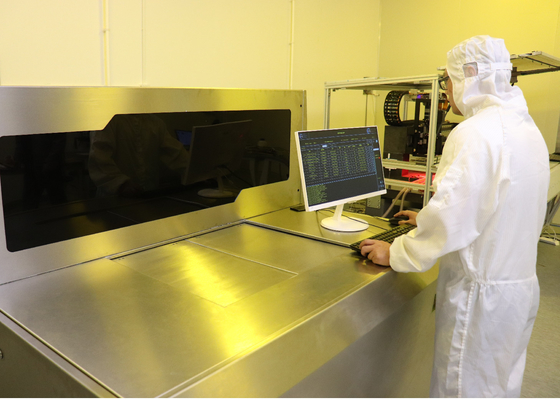

soluções diretas do sistema da imagem latente do laser (LDI) para o vário PWB
Quando uma placa de circuito é feita, o processo da imagem latente é o que define os traços de circuito. Quando o processo tradicional da imagem latente exigir uma foto-ferramenta e uma Uv-luz transferir imagens, LDI usa somente um controlado por computador, focalizado altamente, raio laser para definir diretamente o teste padrão do circuito na placa.
Imagem latente direta do laser do PWB (LDI)
Ao fabricar uma placa de circuito, os traços de circuito são definidos pelo que é o processo da imagem latente. O laser que a imagem latente direta (LDI) expõe os traços diretamente com um raio laser altamente focalizado que no NC controle, em vez da luz inundada que passa através de uma ferramenta da foto, um raio laser criará digitalmente a imagem.
Como faz laser o trabalho direto da imagem latente (LDI)?
A imagem latente direta do laser precisa um PWB com a superfície foto-sensível que é posicionada sob um laser controlado por computador. E então o computador está criando a imagem na placa com a luz do laser. Um computador faz a varredura da superfície da placa em uma imagem de quadriculação, combinando a imagem de quadriculação a um CAD pre-carregado ou o arquivo do projeto do CAM que inclui as especificações para a imagem necessária pretendida para a placa, o laser é usado diretamente criando a imagem na placa.
| Especificação/modelo | DPX230 |
| Aplicação | PWB, HDI, FPC (camada interna, camada exterior, anti-soldadura) |
| Definição (produção em massa) | 30um |
| Capacidade | 30-40S@18 " *24” |
| Tamanho da exposição | 610*710mm |
| Espessura do painel | 0.05mm-3.5mm |
| Modo do alinhamento | Uv-Mark |
| Capacidade do alinhamento | Layer±12um exterior; Laye±24um interno |
| Linha tolerância da largura | ±10% |
| Modo do aumento e da diminuição do desvio | Aumento e contração fixada, aumento e contração automática, aumento do intervalo e contração, alinhamento da separação |
| Tipo do laser | Laser do LD, 405±5nm |
| Formato de arquivo | Gerber 274X; ODB++ |
| Poder | 380V corrente alternada trifásica, 6.4kW, 50HZ, escala de flutuação da tensão + 7% ~-10% |
| Circunstância | Sala clara amarela; ± 1°C da temperatura 22°C; ± 5% da umidade 50%; Nível de limpeza 10000 e acima; Exigências da vibração evitar a vibração violenta perto do equipamento |
Sobre nós
Nós somos um fornecedor inovativo de várias soluções diretas do sistema da imagem latente do laser do PWB (LDI). Nossas escalas do portfólio do produto de sistema das configurações de sistema de LDI para a alto-mistura e aplicações emergentes da ameia do PWB às soluções inteiramente automatizadas do sistema de LDI para ambientes de produção em massa.
Vídeo
Vídeo
|
|
| Nome da marca: | GIS |
| Número do modelo: | DPX230 |
| MOQ: | 1 grupo |
| preço: | negotiable price |
| Detalhes da embalagem: | embalagem de madeira do caso |

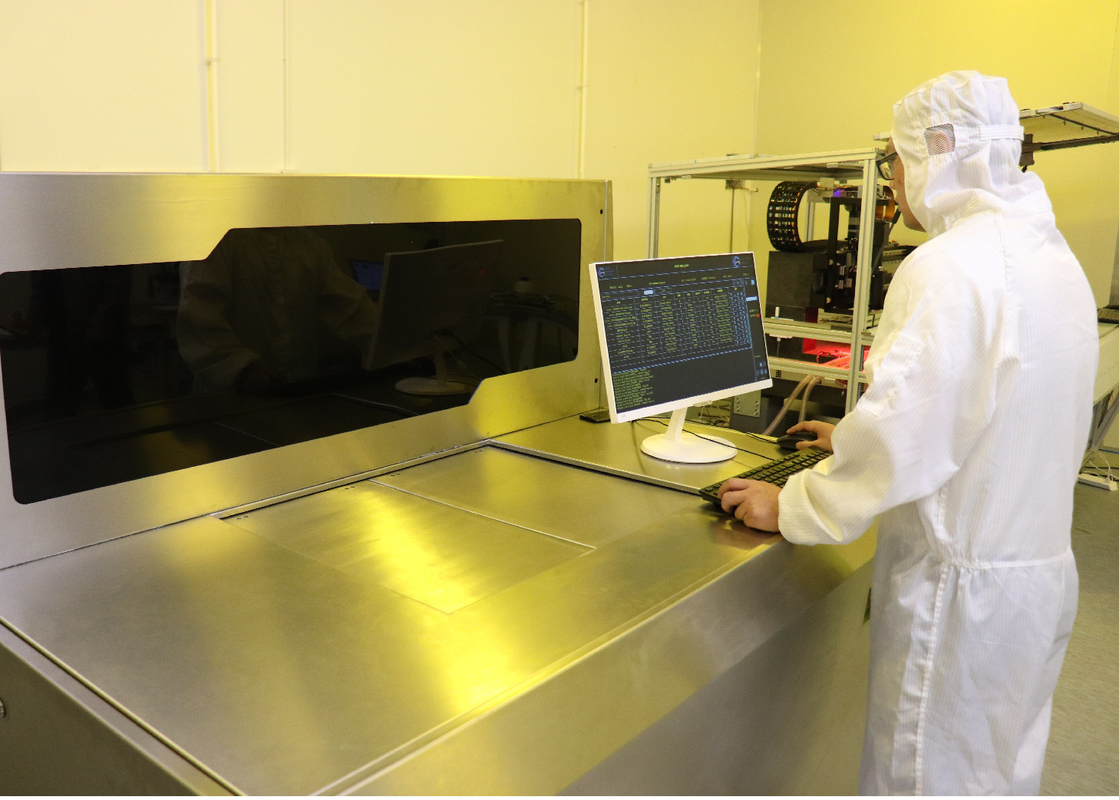

soluções diretas do sistema da imagem latente do laser (LDI) para o vário PWB
