| Nome da marca: | GIS |
| Número do modelo: | DPX230 |
| MOQ: | 1 grupo |
| preço: | negotiable price |
| Tempo de entrega: | 20 dias do trabalho |
soluções diretas do sistema da imagem latente do laser (LDI) para o vário PWB
A complexidade da interconexão do PWB de HDI ainda está crescendo hoje. As tecnologias existentes são incapazes de oferecer a solução aceitável para linhas tênues. Mas a tecnologia imagiológica direta do laser é considerada como uma resposta para este desafio.
Na fabricação da placa de circuito impresso (PWB), o processo da imagem latente é o que define os testes padrões de cobre do circuito. Quando o processo convencional da imagem latente adotar uma foto-ferramenta e uma luz UV para transferir imagens do circuito, LDI usa somente um controlado por computador, focalizado altamente, raio laser para definir diretamente os testes padrões do circuito nas camadas do cobre do PWB CCL com o fotoresistente do laser coberto.
Como faz laser o trabalho direto da imagem latente (LDI)?

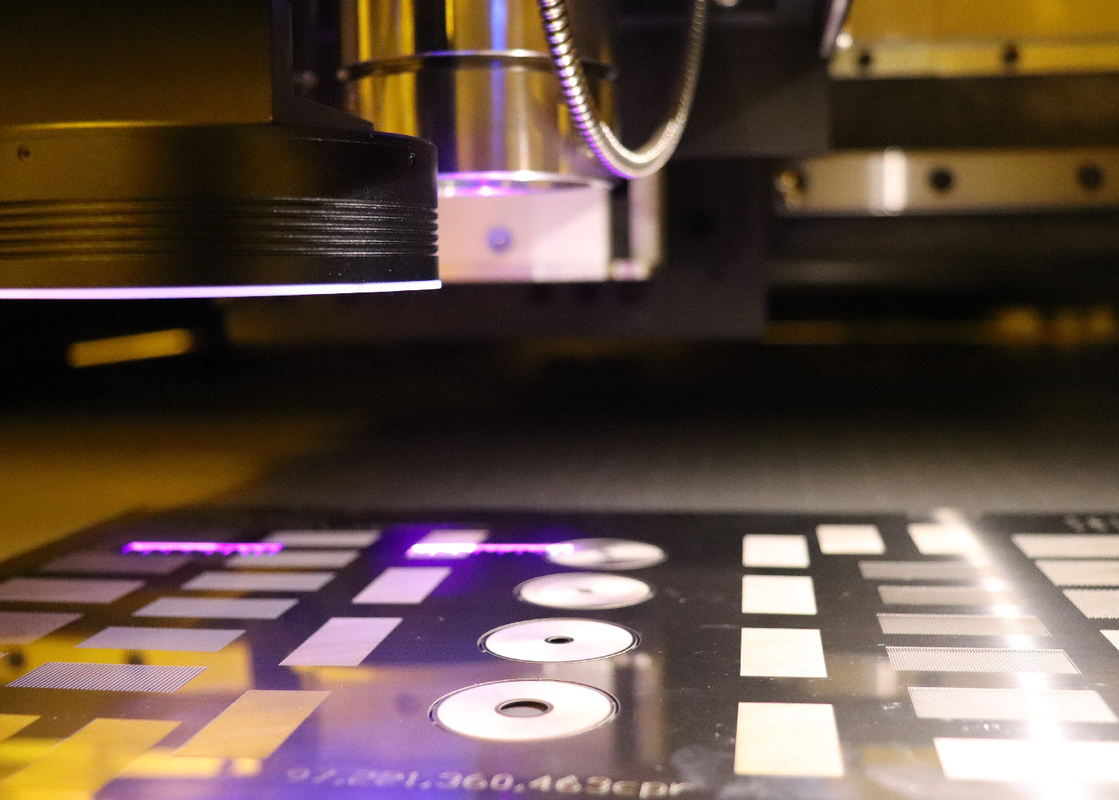

A imagem latente direta do laser precisa um PWB com a superfície foto-sensível que é posicionada sob um laser controlado por computador. E então o computador está criando a imagem na placa com a luz do laser. Um computador faz a varredura da superfície da placa em uma imagem de quadriculação, combinando a imagem de quadriculação a um CAD pre-carregado ou o arquivo do projeto do CAM que inclui as especificações para a imagem necessária pretendida para a placa, o laser é usado diretamente criando a imagem na placa.
| Especificação/modelo | DPX230 |
| Aplicação | PWB, HDI, FPC (camada interna, camada exterior, anti-soldadura) |
| Definição (produção em massa) | 30um |
| Capacidade | 30-40S@18 " *24” |
| Tamanho da exposição | 610*710mm |
| Espessura do painel | 0.05mm-3.5mm |
| Modo do alinhamento | Uv-Mark |
| Capacidade do alinhamento | Layer±12um exterior; Laye±24um interno |
| Linha tolerância da largura | ±10% |
| Modo do aumento e da diminuição do desvio | Aumento e contração fixada, aumento e contração automática, aumento do intervalo e contração, alinhamento da separação |
| Tipo do laser | Laser do LD, 405±5nm |
| Formato de arquivo | Gerber 274X; ODB++ |
| Poder | 380V corrente alternada trifásica, 6.4kW, 50HZ, escala de flutuação da tensão + 7% ~-10% |
| Circunstância | Sala clara amarela; ± 1°C da temperatura 22°C; ± 5% da umidade 50%; Nível de limpeza 10000 e acima; Exigências da vibração evitar a vibração violenta perto do equipamento |
Sobre nós
Nós somos um fornecedor inovativo de várias soluções diretas do sistema da imagem latente do laser do PWB (LDI). Nossas escalas do portfólio do produto de sistema das configurações de sistema de LDI para a alto-mistura e aplicações emergentes da ameia do PWB às soluções inteiramente automatizadas do sistema de LDI para ambientes de produção em massa.
