Descrição do produto:

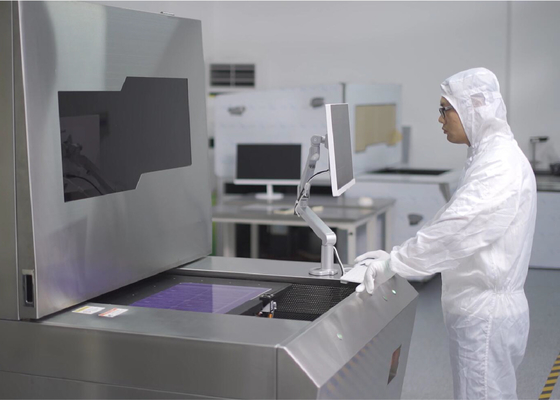

Máquina de Imagem Direta a Laser

As soluções LDI avançadas da GIS Laser redefinem os padrões da indústria através da sua inovadora tecnologia de imagem digital DPX220.transcende os métodos tradicionais de exposição com filme ou máscara, garantindo precisão, estabilidade e eficiência sem paralelo no mercado.

Projetado para um amplo espectro de aplicações, incluindo PCB, HDI, FPC, e até mesmo substratos cerâmicos, o DPX220 suporta camada interna, externa,e exposição ao substrato cerâmico com uma área de exposição substancial de 610 mm x 710 mmA sua versatilidade estende-se a espessuras de processamento que variam de 0,05 mm a 7 mm, atendendo às diversas necessidades de fabrico.

Características:

• Nome do produto:Máquina de Imagem Direta a Laser
• Precisão do alinhamento interno:20 μm
• Formato do ficheiro:Gerber274x, odb++
• Informações de texto:Apoio ao Conselho para definir texto e número de série e outras informações rastreáveis
• Precisão do alinhamento externo:± 10 μm
• Área de exposição efetiva:610 mm*710 mm
• Palavras chave:Dispositivo de impressão a laser, impressão direta LDI, máquina de imagem direta a laser

Parâmetros técnicos:

Personalização:

• Marca:Laser SIG
• Número do modelo:DPX220
• Local de origem:Suzhou, China
• Precisão de alinhamento externo:± 10 μm
• Tecnologia Raster:Largura de linha/ Espaçamento entre linhas 20/20μm
• Área de exposição efetiva:610 mm*710 mm
• Tolerância de largura de linha:± 10%
• Informações de texto:Apoio ao Conselho para definir texto e número de série e outras informações rastreáveis

A máquina de impressão direta LDI da GIS Laser (modelo: DPX220) é a solução perfeita para suas necessidades de imagem direta.Oferece alta precisão e precisão de até ±10μm e largura de linha/espaçamento de linha de 20/20μmA área de exposição efetiva é de 610 mm*710 mm e oferece uma tolerância de largura de linha de ± 10%.Com o DPX230 da GIS Laser, você pode obter a solução de imagem direta perfeita que você precisa.

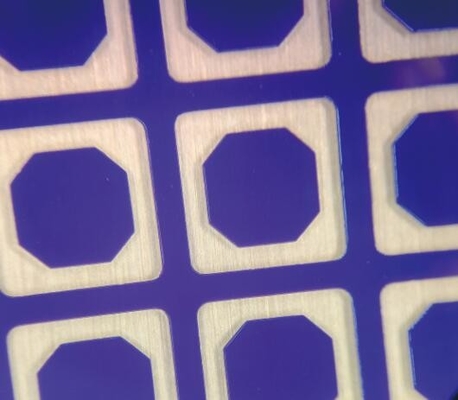

Com especificações impressionantes, o DPX220 alcança um tempo de exposição rápido como a luz de 35 segundos para arquivos secos a 30mj/cm2 em uma escala de 24"x18", garantindo uma rápida resposta.Com a tecnologia L/S, atingindo uma largura de linha/espaçamento de linha de 20/20μm com base em filme seco, assegura uma qualidade analítica e uma precisão mínimas até ao nível do micrómetro.

A precisão é primordial, com precisões de alinhamento de ± 10 μm para as camadas externas e ± 20 μm para as camadas internas, obtidas através do método inovador UV-Mark.A potência do laser é ajustável de 25W para 50W a 405nm, oferecendo flexibilidade para adaptar o processo a exigências específicas.

O DPX220 também possui modos avançados de escala, incluindo escala fixa, escala automática, escala de intervalo e alinhamento de partição, garantindo uma integração perfeita em qualquer linha de produção.Seu suporte de formato de arquivo amplo, incluindo o Gerber274x e o odb++, facilita a transferência e o processamento de dados sem problemas.

Revolucionando a rastreabilidade e a gestão, o DPX220 incorpora a funcionalidade MES, permitindo a configuração de números de placa, números de série,e outras informações rastreáveis essenciais a integrar perfeitamente no processo de produção.

O compromisso da GIS Laser com a inovação é evidente no DPX220, com a sua conquista de 2021 de desenvolver o primeiro equipamento de litografia DLP roll-to-roll de 20 mícrons da China.Este marco destaca a sua liderança mundial, com numerosas tecnologias de base que atingem ou ultrapassam os parâmetros internacionais.Atesta a sua proeza inovadora e a sua dedicação inabalável à excelência.

O DPX220 não é apenas um dispositivo de imagem direta a laser; é um testemunho da busca incansável da GIS Laser por tecnologia otimizada, soluções industriais eficientes e o futuro da imagem digital a laser.

Apoio e Serviços:

A Máquina de Imagem Direta a Laser oferece suporte técnico e serviço aos nossos clientes.Os nossos técnicos podem diagnosticar e resolver qualquer problema que você possa ter com a sua máquinaPodem também fornecer aconselhamento técnico e orientação para o ajudar a tirar o máximo partido da sua máquina.Também oferecemos serviços de manutenção e calibração periódicos para garantir que a sua máquina funcione de forma idealSe tiver alguma dúvida ou preocupação, os nossos técnicos estão sempre aqui para ajudar.
