| Nome da marca: | GIS |
| Número do modelo: | RTR420 |
| MOQ: | 1 set |
| preço: | negotiable price |
| Tempo de entrega: | 20 work days |

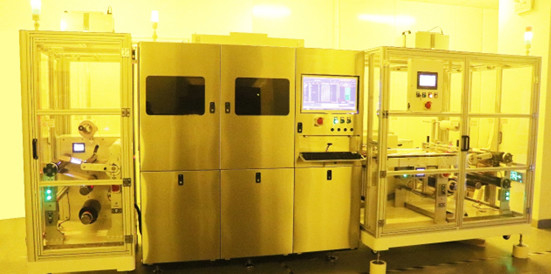

Desencadeie o potencial da produção da placa de FPC com a máquina direta da imagem latente do laser de LDI
As possibilidades são infinitas. Invista em uma máquina direta da imagem latente do laser de LDI para que sua produção da placa de FPC faça-a mais eficiente, precisa, e segura!
No artigo precedente, nós discutimos o uso da tecnologia imagiológica direta do laser de LDI na fabricação da placa de FPC (circuito impresso flexível). Agora, deixe-nos investigar na integração de máquinas da exposição do rolo-à-rolo para aumentar mais a automatização do processo.
Desde que as placas de FPC são flexíveis, o modo de exposição automatizado rolo-à-rolo de LDI pode ser utilizado. Esta combinação de imagem latente direta da tecnologia do rolo-à-rolo e do laser de LDI oferece vantagens significativas, tais como a eficiência e a precisão aumentadas na produção da placa de FPC.

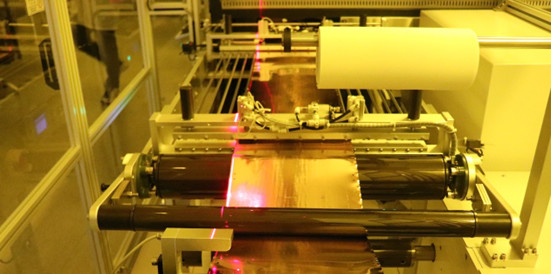

a tecnologia do Rolo-à-rolo envolve processar materiais nos rolos contínuos, fazendo o apropriado para a produção em grande escala. Na fabricação da placa de FPC, o rolo-à-rolo automatizou máquinas da exposição de LDI permite a exposição contínua alimentando as placas flexíveis de um rolo na área de exposição usando um sistema de alimentação automatizado. A área de exposição é equipada com um sistema do alinhamento da elevada precisão para assegurar o alinhamento exato do laser. Uma vez que a calibração do alinhamento está completa, o processo da exposição começa automaticamente.
As máquinas diretas da imagem latente do laser de LDI utilizam os raios laser emissores por fontes de laser. Estes feixes são focalizados através de um sistema ótico e dirigidos em posições específicas sobre as placas flexíveis para a exposição. Devido à natureza do rolo-à-rolo que processa, as placas flexíveis passam continuamente com a área de exposição, permitindo um processo contínuo da exposição. Este método contínuo da exposição melhora significativamente a eficiência da produção, reduzindo o tempo e as etapas envolvidos no processo da imagem latente.
Após a exposição, as placas flexíveis submetem-se a processos subsequentes tais como o desenvolvimento, gravura a água-forte, e o chapeamento de cobre para formar os testes padrões do circuito de placas de FPC. No rolo-à-rolo as máquinas automatizadas da exposição de LDI, estes processos subsequentes podem sem emenda ser integradas com o processo da exposição, permitindo um fluxo inteiramente automatizado da produção.
o Rolo-à-rolo automatizou máquinas da exposição de LDI oferece vantagens numerosas na fabricação da placa de FPC. Em primeiro lugar, aumentam extremamente a eficiência da produção, reduzindo o tempo e os custos laborais envolvidos no processo da imagem latente. Em segundo lugar, a elevada precisão e a definição de máquinas diretas da imagem latente do laser de LDI permitem a criação de uns testes padrões mais exatos do circuito. Adicionalmente, o processo automatizado do rolo-à-rolo reduz o risco de falhas humanas e de defeitos de fabricação, aumentando a confiança dos produtos.
Investir em máquinas automatizadas rolo-à-rolo da exposição de LDI é uma escolha sábia para tomar sua produção da placa de FPC às alturas novas. Contacte-nos agora para aprender mais sobre máquinas automatizadas rolo-à-rolo da exposição de LDI e como podem revolucionar seu processo de manufatura. Experimente o poder da imagem latente da exposição do rolo-à-rolo e destrave possibilidades infinitas para sua produção da placa de FPC. Invista em máquinas automatizadas rolo-à-rolo da exposição de LDI para uma produção mais eficiente, mais precisa, e segura da placa de FPC!
Desencadeie o potencial da produção da placa de FPC com a máquina direta da imagem latente do laser de LDI
As possibilidades são infinitas. Invista em uma máquina direta da imagem latente do laser de LDI para que sua produção da placa de FPC faça-a mais eficiente, precisa, e segura!
Quando se trata da tecnologia da exposição na fabricação de FPC (circuito impresso flexível), o modo de exposição automatizado rolo-à-rolo de LDI (imagem latente direta do laser) é uma solução altamente útil. Combina as vantagens da imagem latente direta da tecnologia do rolo-à-rolo e do laser de LDI para trazer uma eficiência mais alta e uma precisão à produção da placa de FPC.
a tecnologia do Rolo-à-rolo envolve processar materiais nos rolos contínuos, fazendo o apropriado para a produção em grande escala. Na fabricação da placa de FPC, o rolo-à-rolo máquina automatizada da exposição de LDI permite a exposição contínua continuamente alimentando as placas flexíveis de um rolo na área de exposição usando um sistema de alimentação automatizado. A área de exposição é equipada com um sistema do alinhamento da elevada precisão para assegurar o alinhamento exato do laser. Uma vez que a calibração do alinhamento está completa, o processo da exposição começa automaticamente.
As máquinas diretas da imagem latente do laser de LDI usam os raios laser emissores por fontes de laser. Estes feixes são focalizados através de um sistema ótico e dirigidos em posições específicas sobre as placas flexíveis para a exposição. Devido à natureza do rolo-à-rolo do processo, as placas flexíveis passam continuamente com a área de exposição, permitindo um processo contínuo da exposição. Este método contínuo da exposição melhora extremamente a eficiência da produção, reduzindo o tempo e as etapas envolvidos no processo da imagem latente.
Após a exposição, as placas flexíveis submetem-se a processos subsequentes tais como o desenvolvimento, gravura a água-forte, e o chapeamento de cobre para formar os testes padrões do circuito de placas de FPC. No rolo-à-rolo as máquinas automatizadas da exposição de LDI, estes processos subsequentes podem sem emenda ser integradas com o processo da exposição, permitindo um fluxo inteiramente automatizado da produção.
o Rolo-à-rolo automatizou máquinas da exposição de LDI oferece vantagens numerosas na fabricação da placa de FPC. Em primeiro lugar, aumentam extremamente a eficiência da produção, reduzindo o tempo e os custos laborais envolvidos no processo da imagem latente. Em segundo lugar, a elevada precisão e a definição de máquinas diretas da imagem latente do laser de LDI permitem a criação de uns testes padrões mais exatos do circuito. Adicionalmente, o processo automatizado do rolo-à-rolo reduz o risco de falhas humanas e de defeitos de fabricação, aumentando a confiança dos produtos.
Investir em máquinas automatizadas rolo-à-rolo da exposição de LDI é uma escolha sábia para tomar sua produção da placa de FPC às alturas novas. Contacte-nos agora para aprender mais sobre máquinas automatizadas rolo-à-rolo da exposição de LDI e como podem revolucionar seu processo de manufatura. Experimente o poder da imagem latente da exposição do rolo-à-rolo e destrave possibilidades infinitas para sua produção da placa de FPC. Invista em máquinas automatizadas rolo-à-rolo da exposição de LDI para uma produção mais eficiente, mais precisa, e segura da placa de FPC!
| Especificação/modelo | RTR315 |
| Aplicação | PWB, HDI, FPC (camada interna, camada exterior, anti-soldadura) |
| Definição (produção em massa) | 20um |
| Capacidade | 12S@18 " *24” |
| Tamanho da exposição | 260*800mm |
| Espessura do painel | 0.05mm-3.5mm |
| Modo do alinhamento | Uv-Mark |
| Capacidade do alinhamento | Layer±10um exterior; |
| Linha tolerância da largura | ±10% |
| Modo do aumento e da diminuição do desvio | Aumento e contração fixada, aumento e contração automática, aumento do intervalo e contração, alinhamento da separação |
| Tipo do laser | Laser do LD, 405±5nm |
| Formato de arquivo | Gerber 274X; ODB++ |
| Poder | 380V corrente alternada trifásica, 6.4kW, 50HZ, escala de flutuação da tensão + 7% ~-10% |
| Circunstância | Sala clara amarela; ± 1°C da temperatura 22°C; ± 5% da umidade 50%; Nível de limpeza 10000 e acima; Exigências da vibração evitar a vibração violenta perto do equipamento |

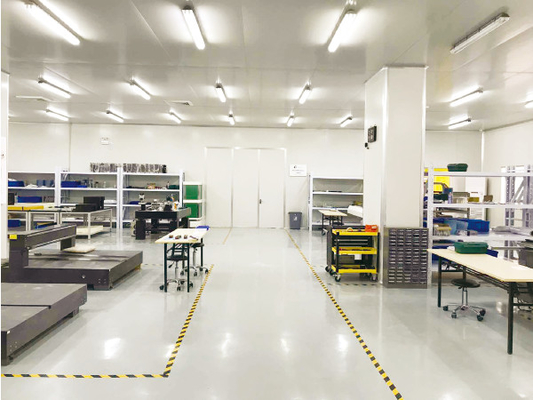

Sobre nós
Nós somos um fornecedor inovativo de várias soluções diretas do sistema da imagem latente do laser do PWB (LDI). Nossas escalas do portfólio do produto de sistema das configurações de sistema de LDI para a alto-mistura e aplicações emergentes da ameia do PWB às soluções inteiramente automatizadas do sistema de LDI para ambientes de produção em massa.
