| Nome da marca: | GIS |
| Número do modelo: | DPX420TFA |
| MOQ: | 1 GRUPO |
| preço: | negotiable price |
| Tempo de entrega: | 20 dias do trabalho |

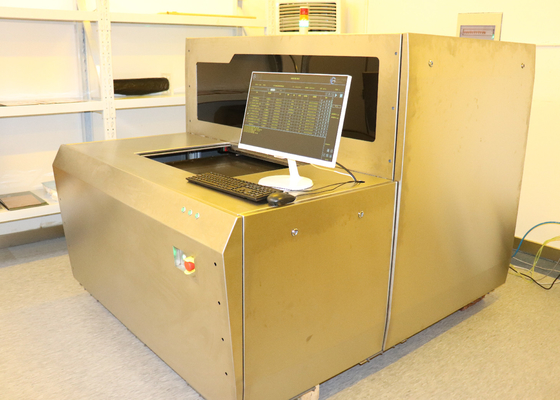

soluções de sistemas de imagem direta a laser (LDI) HDI PCB
Compatível com os processos e métodos de produção existentes. Os processos e métodos de produção por lotes são normalmente especificados cuidadosamente para satisfazer os requisitos da produção por lotes.A introdução de qualquer novo método de imagem deve minimizar a alteração dos métodos existentesIsto inclui a função de rastreabilidade de minimizar a alteração do filme seco utilizado, a capacidade de expor cada camada de filme resistente à solda e os requisitos de produção por lotes.
Imagem direta por laser de PCB (LDI)
Ao fabricar uma placa de circuito, os traços do circuito são definidos pelo que é o processo de imagem.A imagem directa a laser (LDI) expõe os traços directamente com um feixe de laser altamente focado que, em NC controlado, em vez de a luz inundada passar através de uma ferramenta fotográfica, um feixe de laser criará digitalmente a imagem.
Como funciona a imagem direta a laser (LDI)?

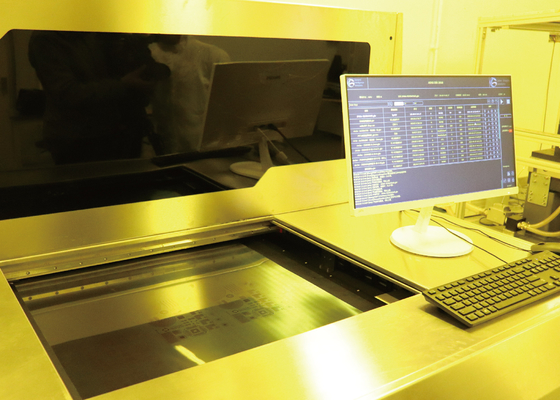

A imagem direta a laser requer um PCB com a superfície fotossensível posicionada sob um laser controlado por computador.E então o computador está criando a imagem no quadro com a luz do laserUm computador digitaliza a superfície da placa numa imagem raster,correspondência da imagem raster com um ficheiro de projeto CAD ou CAM pré-carregado que inclua as especificações da imagem necessária destinada à placa, o laser é usado para criar diretamente a imagem no quadro.
| Especificação/modelo | DPX420TFA |

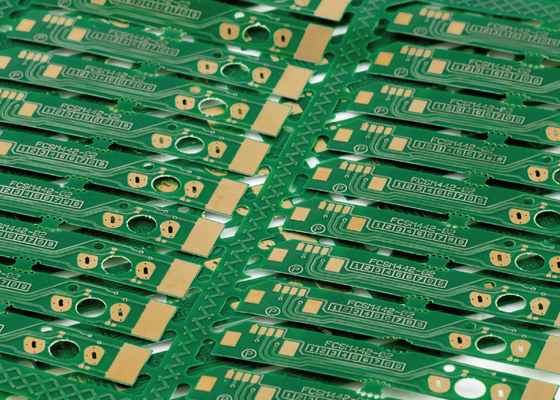

| Aplicação | PCB,HDI,FPC (camada interna,camada externa,anti-soldura) |
| Resolução (produção em massa) | 30um |
| Capacidade | 30 ou 40 S@18*24" |
| Tamanho da exposição | 610*710 mm |
| Espessura do painel | 0.05 mm-3.5 mm |
| Modo de alinhamento | Marca UV |
| Capacidade de alinhamento | Camada externa ± 12um; camada interna ± 24um |
| Tolerância de largura de linha | ± 10% |
| Modo de aumento e diminuição do desvio | Aumento e contração fixos, aumento e contração automáticos, aumento e contração de intervalo, alinhamento da divisão |
| Tipo de laser | Laser LD, 405 ± 5 nm |
| Formato do ficheiro | Gerber 274X;ODB++ |
| Potência | Corrente alternada trifásica de 380 V, 6,4 kW, 50 Hz, faixa de flutuação da tensão + 7% ~ 10% |
| Condição | Sala de luz amarela; temperatura 22°C ± 1°C; umidade 50% ± 5%; nível de limpeza 10000 e superior; Requisitos de vibração para evitar vibrações violentas perto do equipamento |
Sobre nós
Somos um fornecedor inovador de várias soluções de sistemas de imagem direta a laser (LDI) de PCB.Nosso portfólio de produtos de sistemas varia de configurações de sistemas LDI para aplicações de nicho de PCB de alta mistura e emergentes a soluções de sistemas LDI totalmente automatizadas para ambientes de produção em massa.
Vídeo
|
|
| Nome da marca: | GIS |
| Número do modelo: | DPX420TFA |
| MOQ: | 1 GRUPO |
| preço: | negotiable price |
| Detalhes da embalagem: | embalagem de madeira do caso |

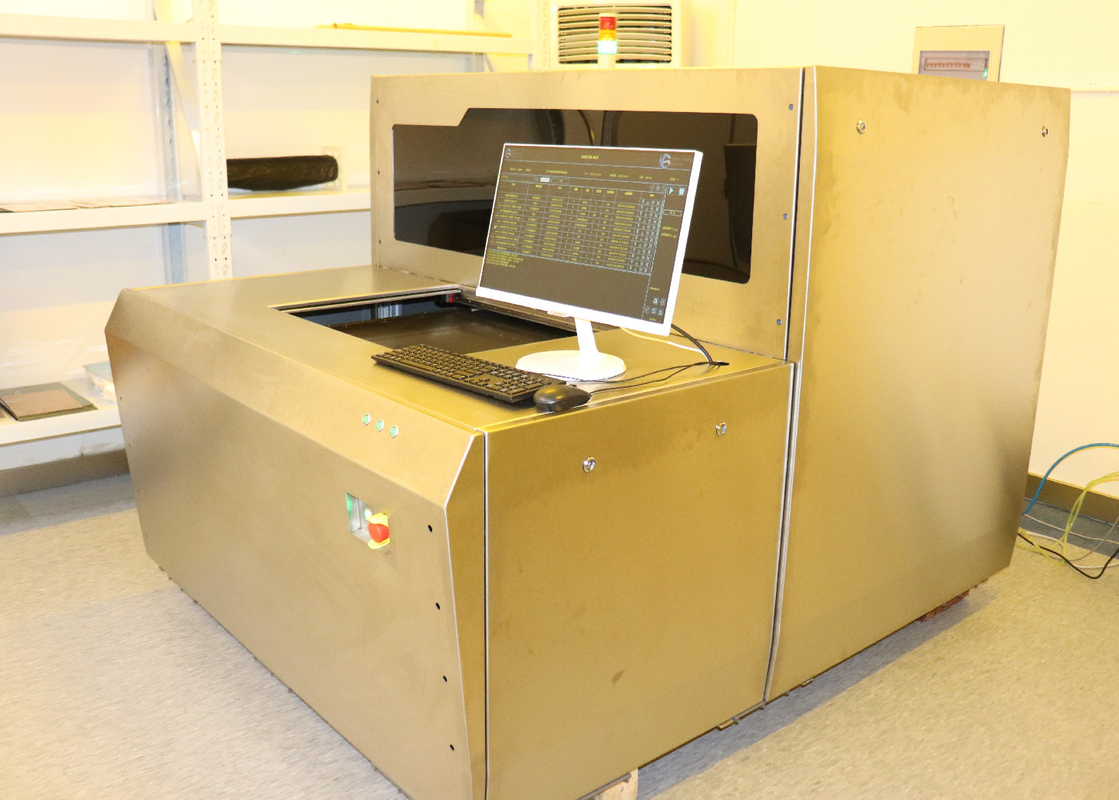

soluções de sistemas de imagem direta a laser (LDI) HDI PCB
Compatível com os processos e métodos de produção existentes. Os processos e métodos de produção por lotes são normalmente especificados cuidadosamente para satisfazer os requisitos da produção por lotes.A introdução de qualquer novo método de imagem deve minimizar a alteração dos métodos existentesIsto inclui a função de rastreabilidade de minimizar a alteração do filme seco utilizado, a capacidade de expor cada camada de filme resistente à solda e os requisitos de produção por lotes.
Imagem direta por laser de PCB (LDI)
Ao fabricar uma placa de circuito, os traços do circuito são definidos pelo que é o processo de imagem.A imagem directa a laser (LDI) expõe os traços directamente com um feixe de laser altamente focado que, em NC controlado, em vez de a luz inundada passar através de uma ferramenta fotográfica, um feixe de laser criará digitalmente a imagem.
Como funciona a imagem direta a laser (LDI)?
A imagem direta a laser requer um PCB com a superfície fotossensível posicionada sob um laser controlado por computador.E então o computador está criando a imagem no quadro com a luz do laserUm computador digitaliza a superfície da placa numa imagem raster,correspondência da imagem raster com um ficheiro de projeto CAD ou CAM pré-carregado que inclua as especificações da imagem necessária destinada à placa, o laser é usado para criar diretamente a imagem no quadro.
| Especificação/modelo | DPX420TFA |
| Aplicação | PCB,HDI,FPC (camada interna,camada externa,anti-soldura) |
| Resolução (produção em massa) | 30um |
| Capacidade | 30 ou 40 S@18*24" |
| Tamanho da exposição | 610*710 mm |
| Espessura do painel | 0.05 mm-3.5 mm |
| Modo de alinhamento | Marca UV |
| Capacidade de alinhamento | Camada externa ± 12um; camada interna ± 24um |
| Tolerância de largura de linha | ± 10% |
| Modo de aumento e diminuição do desvio | Aumento e contração fixos, aumento e contração automáticos, aumento e contração de intervalo, alinhamento da divisão |
| Tipo de laser | Laser LD, 405 ± 5 nm |
| Formato do ficheiro | Gerber 274X;ODB++ |
| Potência | Corrente alternada trifásica de 380 V, 6,4 kW, 50 Hz, faixa de flutuação da tensão + 7% ~ 10% |
| Condição | Sala de luz amarela; temperatura 22°C ± 1°C; umidade 50% ± 5%; nível de limpeza 10000 e superior; Requisitos de vibração para evitar vibrações violentas perto do equipamento |
Sobre nós
Somos um fornecedor inovador de várias soluções de sistemas de imagem direta a laser (LDI) de PCB.Nosso portfólio de produtos de sistemas varia de configurações de sistemas LDI para aplicações de nicho de PCB de alta mistura e emergentes a soluções de sistemas LDI totalmente automatizadas para ambientes de produção em massa.
