| Nome da marca: | GIS |
| Número do modelo: | DPX630SM |
| MOQ: | 1 grupo |
| preço: | negotiable price |
| Tempo de entrega: | 20 dias do trabalho |

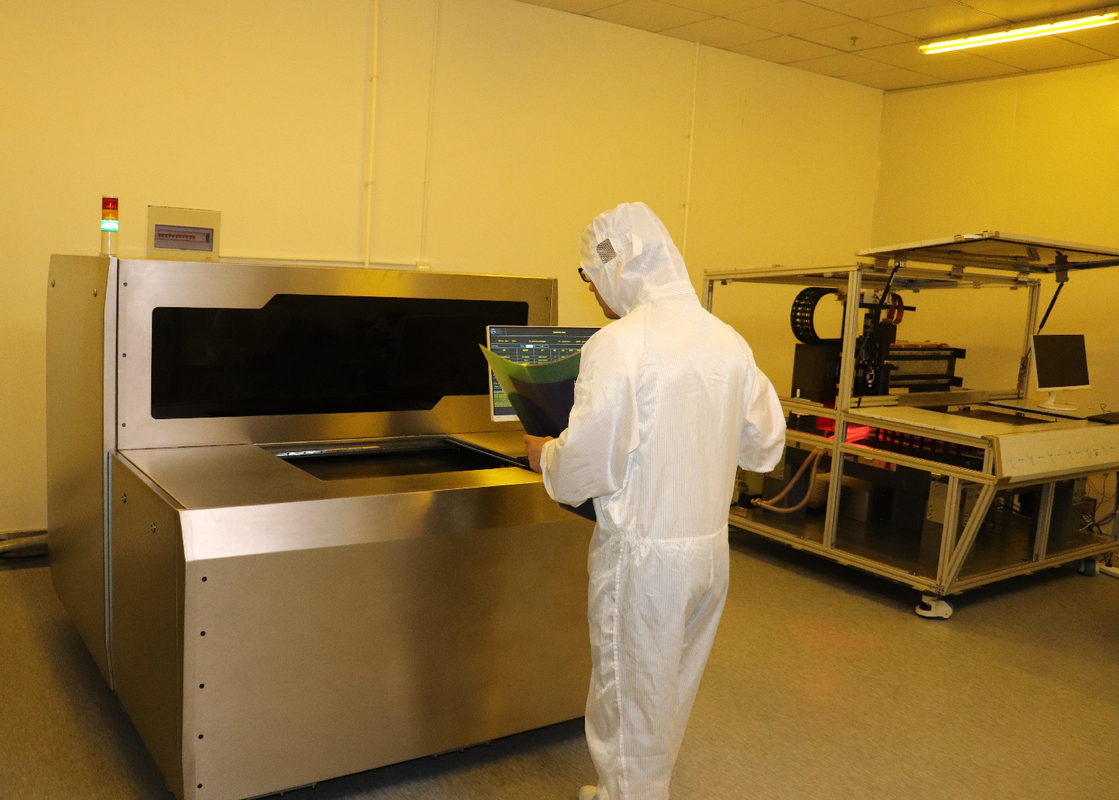

soluções de sistema de imagem direta a laser (LDI) Máscara de solda PCB
Imagem direta a laser PCB (LDI)
quando se trata de um protótipo de placa de circuito, o layout do PCB é um dos aspectos mais importantes.levando em consideração que as menores coisas derem errado, toda a placa será danificada e não funcionará adequadamente, portanto, o layout da PCB é extremamente importante.O processo de geração de imagens, uma das etapas mais importantes no processo de montagem de PCB, e se sai bem na criação do padrão de PCB.
Para engenheiros, a imagem direta a laser ( LDI ) pode ter um bom efeito na criação de um padrão de imagem em laminados em um processo simplificado.Os laminados de um PCB são fabricados por cura com resina termofixa sob as camadas de pressão e temperatura de tecido ou papel para formar uma peça final integral de espessura uniforme.Agora o PCBGOGO explicará sobre imagem direta a laser ( LDI ) para circuitos flexíveis.
Como funciona a imagem direta a laser (LDI)?
A imagem direta a laser precisa de um PCB com a superfície fotossensível que é posicionada sob um laser controlado por computador.E então o computador está criando a imagem na placa com a luz do laser.Um computador digitaliza a superfície da placa em uma imagem raster, combinando a imagem rasterizada com um arquivo de design CAD ou CAM pré-carregado que inclui as especificações para a imagem necessária destinada à placa, o laser é usado para criar diretamente a imagem na placa .
| Especificação/modelo | DPX230 |
| Aplicativo | PCB,HDI,FPC (camada interna, camada externa, anti-soldagem) |
| Resolução (produção em massa) | 30 um |
| Capacidade | 30-40S@18"*24" |
| Tamanho da exposição | 610*710mm |
| Espessura do painel | 0,05 mm-3,5 mm |
| Modo de alinhamento | Marca UV |
| Capacidade de alinhamento | Camada externa ± 12um; Camada interna ± 24um |
| Tolerância de largura de linha | ± 10% |
| Modo de aumento e diminuição de desvio | Aumento e contração fixos, aumento e contração automáticos, aumento e contração de intervalo, alinhamento de partição |
| Tipo de laser | LD Laser, 405±5nm |
| Formato de arquivo | Gerber 274X；ODB++ |
| Poder | Corrente alternada trifásica de 380V, 6,4kW,50HZ, faixa de flutuação de tensão + 7% ~-10% |
| Doença | Sala de luz amarela;Temperatura 22°C ± 1°C;Umidade 50% ± 5%;Nível de limpeza 10000 e superior; Requisitos de vibração para evitar vibrações violentas perto do equipamento |
Sobre nós
Somos um fornecedor inovador de várias soluções de sistemas de imagem direta a laser (LDI) de PCB.Nosso portfólio de produtos de sistema varia de configurações de sistema LDI para aplicações de nicho de alta mistura e de PCB emergentes até soluções de sistema LDI totalmente automatizadas para ambientes de produção em massa.
|
