| Nome da marca: | GIS |
| Número do modelo: | RTR315 |
| MOQ: | 1 grupo |
| preço: | negotiable price |
| Tempo de entrega: | 20 dias do trabalho |

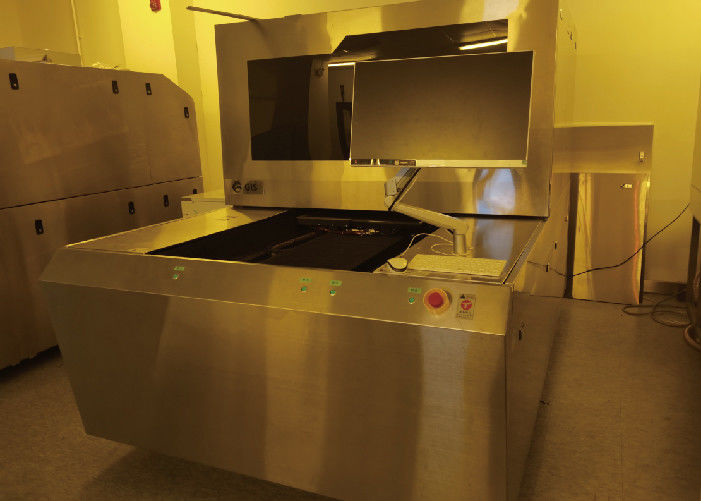

placa flexível direta das soluções LDI do sistema da imagem latente do laser (LDI)
Substituição técnica de LDI
Não há nenhuma dúvida que os adotantes adiantados da tecnologia direta da imagem latente do laser (LDI) são geralmente ciclo rápido, protótipo, ou os fabricantes de alta capacidade do PWB que precisam a preparação rápida e exata do protótipo.
Estes modelos diretos adiantados da imagem latente (LDI) encontram perfeitamente as necessidades destes fabricantes do PWB - tempo e custo de salvamento do filme da máscara ao fornecer um alto nível da flexibilidade e da precisão.
Os fabricantes maciços da produção do PWB não adotaram a tecnologia de LDI, principalmente porque o sistema de LDI era demasiado lento e o custo de operação de ajustar o móbil era demasiado alto. Contudo, o desenvolvimento tecnologico o mais atrasado mudou a situação. Hoje, os fabricantes cada vez mais maciços da produção do PWB usam LDI para soluções da imagem latente.
Como faz laser o trabalho direto da imagem latente (LDI)?

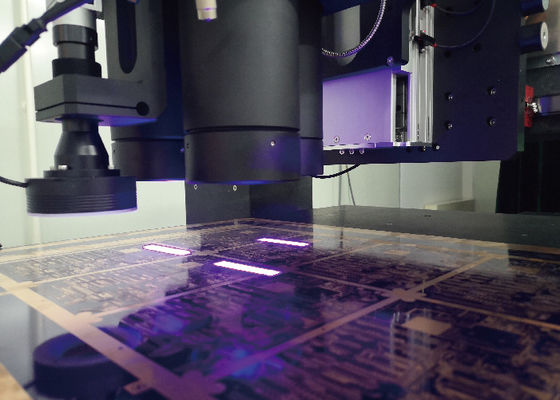

A imagem latente direta do laser precisa um PWB com a superfície foto-sensível que é posicionada sob um laser controlado por computador. E então o computador está criando a imagem na placa com a luz do laser. Um computador faz a varredura da superfície da placa em uma imagem de quadriculação, combinando a imagem de quadriculação a um CAD pre-carregado ou o arquivo do projeto do CAM que inclui as especificações para a imagem necessária pretendida para a placa, o laser é usado diretamente criando a imagem na placa.
| Especificação/modelo | RTR315 |

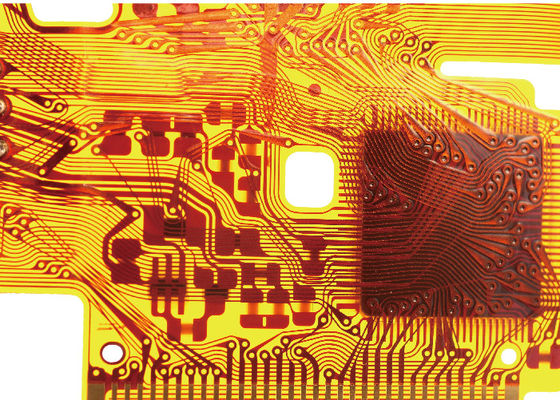

| Aplicação | PWB, HDI, FPC (camada interna, camada exterior, anti-soldadura) |

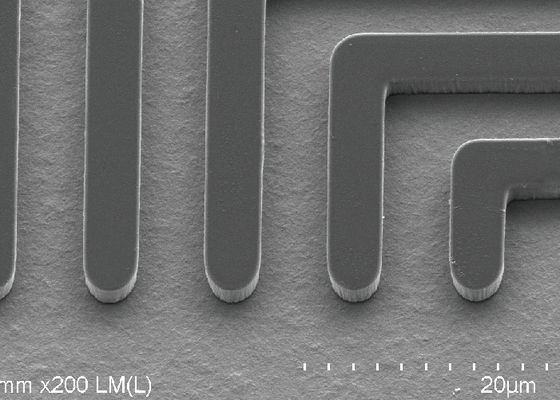

| Definição (produção em massa) | 15um |
| Capacidade | 12S@18 " *24” |
| Tamanho da exposição | 260*800mm |
| Espessura do painel | 0.05mm-3.5mm |
| Modo do alinhamento | Uv-Mark |
| Capacidade do alinhamento | Layer±12um exterior; Laye±24um interno |
| Linha tolerância da largura | ±10% |
| Modo do aumento e da diminuição do desvio | Aumento e contração fixada, aumento e contração automática, aumento do intervalo e contração, alinhamento da separação |
| Tipo do laser | Laser do LD, 405±5nm |
| Formato de arquivo | Gerber 274X; ODB++ |
| Poder | 380V corrente alternada trifásica, 6.4kW, 50HZ, escala de flutuação da tensão + 7% ~-10% |
| Circunstância | Sala clara amarela; ± 1°C da temperatura 22°C; ± 5% da umidade 50%; Nível de limpeza 10000 e acima; Exigências da vibração evitar a vibração violenta perto do equipamento |
Sobre nós
Nós somos um fornecedor inovativo de várias soluções diretas do sistema da imagem latente do laser do PWB (LDI). Nossas escalas do portfólio do produto de sistema das configurações de sistema de LDI para a alto-mistura e aplicações emergentes da ameia do PWB às soluções inteiramente automatizadas do sistema de LDI para ambientes de produção em massa.
Vídeo
|
|
