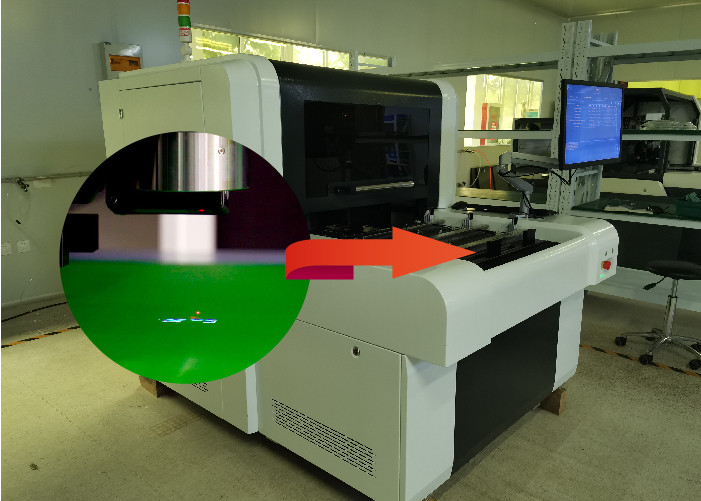

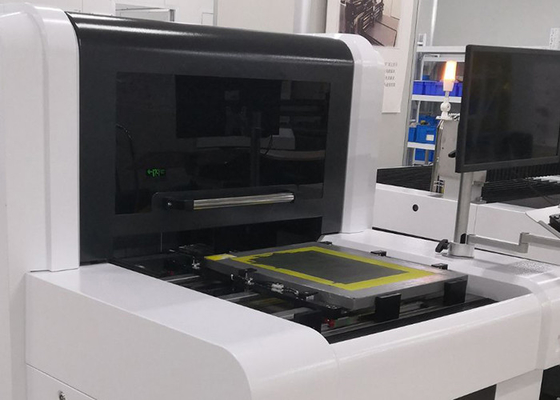

Equipamento de impressão de tela por laser para impressão de tela de têxteis

O CTS é um sistema de imagem e exposição de computador para tela (CTS) (patente chinesa, japonesa, coreana, da UE).Os ficheiros de dados são lidos directamente pelo CTS e depois convertidos em imagens que serão transmitidas através de feixes de laser para ecrãs por DMD e lente.

As imagens digitais são produzidas por DMD (dispositivo de micro-espelho digital), que possui mais de 800 mil ou 2 milhões de micro-espelhos de micrômetros, permitindo pontos quadrados claros e nítidos.Este último sistema de exposição digital tornou-se agora o novo padrão para a indústria de serigrafia.

Os ficheiros de dados são lidos diretamente pelo computador para a tela (CTS) e, em seguida, convertidos em imagens que serão transmitidas através de feixes de laser para as telas por DMD e lente.

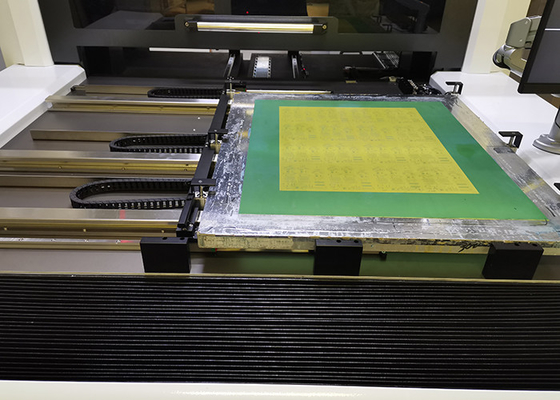

A máquina de fabricação de placas direta a laser CTS é para ler diretamente os ficheiros de dados do computador e convertê-los em imagens e, em seguida, expô-los e imagens na tela por projeção a laser.Este tipo de ecrã de imagem é adequado para impressão de têxteis, e também adequado para adesivos, embalagens, PCB, impressão 3C em capas de vidro, etc.

• Especificação / Modelo	CTS100
  Tamanho máximo do ecrã (mm)	100x1000
  Tamanho mínimo do ecrã (mm)	400x400
  Tamanho máximo de exposição (mm)	900x900
  Espessura do quadro da tela (disponível serviço personalizado)	25-45 mm
  Sistema de Imagem	Tecnologia DMD DLP
  Espessura da emulsão (EOM)	Emulsão resistente a solventes 3μm-150μm, emulsão resistente à água 3μm-220μm
  Tempo de exposição	120-240s/ m2, #350 malha amarela
  Resolução	1270/2540 dpi (facultativo)
  Raster	133 LPI
  Sistema de foco	Foco fixo
  Formato do ficheiro	1_bit tiff etc.
  Tipo de laser	Laser UV, comprimento de onda 405±5 nm
  Potência do laser	20W/25W/30W (opcional)
  Tamanho do equipamento (mm)	1740x1500x1500
  Peso líquido do equipamento	1200 kg
  Condições	Sala de luz amarela com classe de limpeza 10000, temperatura 22±2°C, Umidade relativa de 40-70% (sem condensação)
  Potência	Ar comprimido de fase única 220v, 50/60HZ, 4kW:0.5MPa

• Alta precisão:

Resoluções de 1270 dpi ou 2540 dpi, com raster 133lpi/dpi (impressão de meia tonalidade).

• Eficiência elevada:

3 minutos para terminar a exposição no ecrã de 1000 mm*1000 mm.A eficiência de fabricação de estêncil foi muito melhorada devido a muito tempo é economizado pelo alinhamento preciso da exposição e redução do lobor.

• Baixo Custo:

A eliminação dos filmes positivos: os filmes de litografia estão a tornar-se cada vez mais caros e o número de fornecedores no mercado está a aumentar rapidamente.

1 processo de fabricação de ecrã digital CTS para substituir 5 processos de do processo convencional.
