| Nome da marca: | GIS |
| Número do modelo: | CTS100 |
| MOQ: | 1 grupo |
| preço: | negotiable price |
| Tempo de entrega: | 20 dias do trabalho |

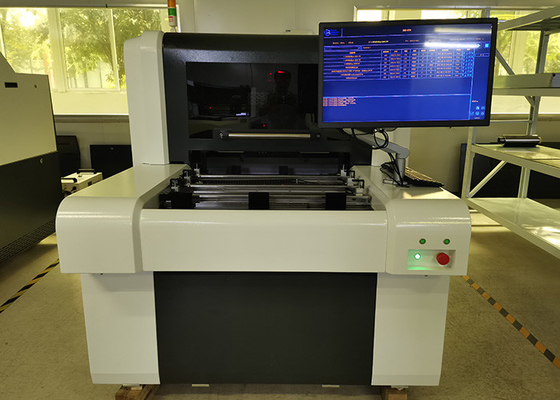

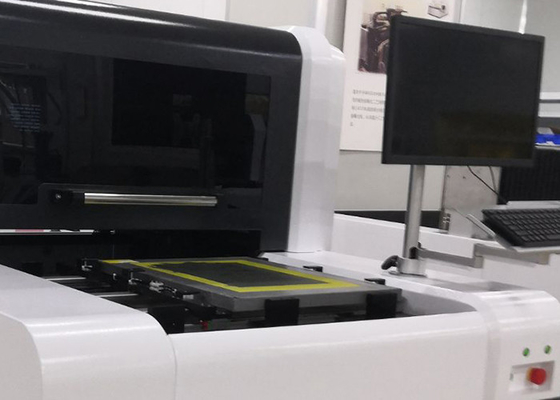

Exposição a laser na tela de impressão CTS Computador para tela

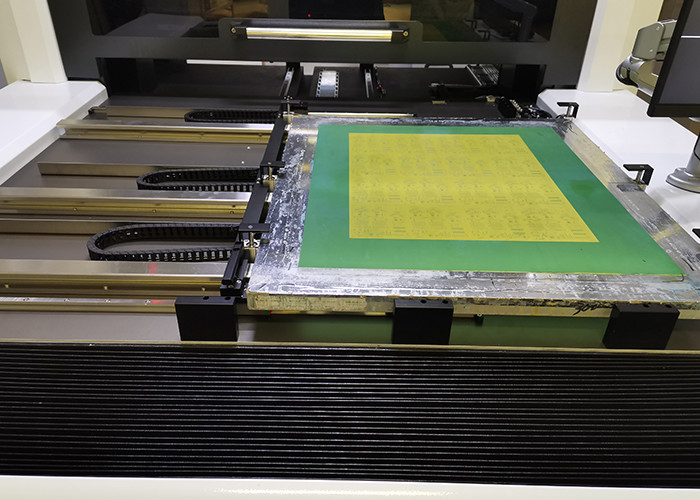

A máquina de fabricação de placas direta a laser CTS é para ler diretamente os ficheiros de dados do computador e convertê-los em imagens e, em seguida, expô-los e imagens na tela por projeção a laser.Este tipo de ecrã de imagem é adequado para impressão de têxteis, e também adequado para adesivos, embalagens, PCB, impressão 3C em capas de vidro, etc.
A máquina de exposição directa a laser introduz a tecnologia de processamento óptico digital (DLP) no campo da imagem de ecrã,utilizando a tecnologia de imagem direta a laser DLP para substituir o modo de exposição tradicional de filme ou máscara, e está equipado com trilhos de guia de nível HIWINSP e grades Renishaw de motor linear.
|
Especificação / Modelo |
CTS100 |
| Tamanho máximo do ecrã (mm) | 900x1000 |
| Tamanho mínimo do ecrã (mm) | 400x400 |
|
Tamanho máximo de exposição (mm) |
800x900 |
| Espessura do quadro da tela (disponível serviço personalizado) |
25-45 mm |
| Sistema de Imagem | Tecnologia DMD DLP |
| Espessura da emulsão (EOM) | Emulsão resistente a solventes 3μm-150μm, emulsão resistente à água 3μm-350μm |
| Tempo de exposição | 120-240s/ m2, #350 malha amarela |
| Resolução | 1270/2540 dpi (facultativo) |
| Raster | 133 LPI |
| Sistema de foco | Foco fixo |
| Formato do ficheiro | 1_bit tiff, Gerber, etc. |
| Tipo de laser | Laser UV, comprimento de onda 405±5 nm |
| Potência do laser | 20W/25W/30W (opcional) |
| Tamanho do equipamento (mm) | 1750x1080x1970 |
| Peso líquido do equipamento | 1250 kg |
| Condições | Sala de luz amarela com classe de limpeza 10000, temperatura 22±2°C, Umidade relativa de 40-70% (sem condensação) |
| Potência |
Fase única 220v, 50/60HZ, 4kW, Com |
- Não.
Resoluções de 1270 dpi ou 2540 dpi, com raster 133lpi/dpi (impressão de meia tonalidade).
3 minutos para terminar a exposição no tamanho da tela 1000mm*1000mm.
é salvado pelo alinhamento preciso da exposição e pela redução dos lobos.
A eliminação dos filmes positivos: os filmes de litografia estão a tornar-se cada vez mais caros e o número de fornecedores no mercado está a aumentar rapidamente.
1 processo de fabricação de ecrã digital CTS para substituir 5 processos de do processo convencional.
